HALVLEDERINDUSTRI
Halvledermaterialer er mye brukt, hvorav den viktigste applikasjonen er brikker. Ulike typer brikker er mye brukt i forbrukerelektronikk, biler, romfart, kommunikasjonsutstyr, medisinsk utstyr og så videre. Det kan sies at chips er allestedsnærværende innen moderne industri. Wafer er akkurat som brikkematrisen, og dens produksjonsnøyaktighet vil direkte påvirke kvaliteten på brikken. I avansert teknologi forbedrer laserpresisjonsbearbeiding for wafer / chip-produksjon ikke bare produksjonseffektiviteten betydelig, men forbedrer også produksjonsnøyaktigheten med en størrelsesorden.
HGTECH har en omfattende layout i halvlederindustrien, og gir deg løsninger og bransjespesifikke maskiner som dekker etterprosessen av halvlederwafere, for eksempel waferlasergløding, waferdebonding, waferskjæring, wafermerking og andre laserapplikasjonsteknologier, for å møte ulike behov for halvlederbedrifter.
Løsning
Problemer med dagens teknologi
1. Eksklusivt utstyr i produksjonsprosessen avhenger stort sett av import, noe som resulterer i høye produktkostnader. Produsenter av halvlederkomponenter trenger snarest det innenlandske utstyret som når det bransjeledende nivået for å erstatte importerte.
2. Den tradisjonelle kuttehjulskjæringen har visse begrensninger. Den virker direkte på de fortynnede skivene og vil gi store termiske effekter og skjærefeil, som flislegging, sprekker, passivering, løfting av metalllag og andre defekter.
3. Ved prosessering av high-end lav-k wafere under 40nm, er det vanskelig å bruke den tradisjonelle slipeskivens skjæreprosess.
Vår løsning

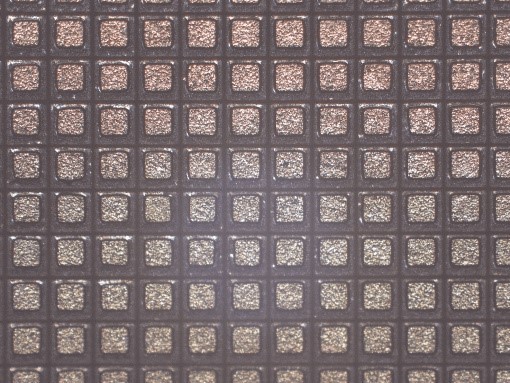

Applikasjoner for terning av skiver
I halvlederindustrien blir wafere tynnere og tynnere og større i størrelse. Laserbehandling har erstattet den tradisjonelle kuttemetoden. Ultrarask UV-laser brukes til overflateablasjonsskjæring. Laserfokuseringspunktet er lite, termisk effekt er liten, og kutteeffektiviteten er høy. Det er mye brukt i kutting av silisiumbaserte og sammensatte halvlederskiver.
Wafer Chip intern modifikasjon og kutteapplikasjon
For intern modifisert skjæring av waferlaser, kan den tilpassede bølgelengdelyskilden modifisere og kutte high-end og smale skjærekanalsilisiumbaserte halvlederwaferbrikker på 8 tommer og over uten å skade overflaten, slik som silisiummikrofonbrikker, MEMS sensorbrikker , CMOS-brikker osv.
Wafer Laser Slotting Application
Bruk av ultrakort pulslaser for å behandle lav-k wafere kan effektivt redusere kantkollaps, delaminering og termiske effekter, og forbedre slisseeffektiviteten. Bruksomfanget kan utvides til silisiumskiver med gullbakside, silisiumbaserte galliumnitridskiver, litiumtantalatskiver, galliumnitridplater, etc.

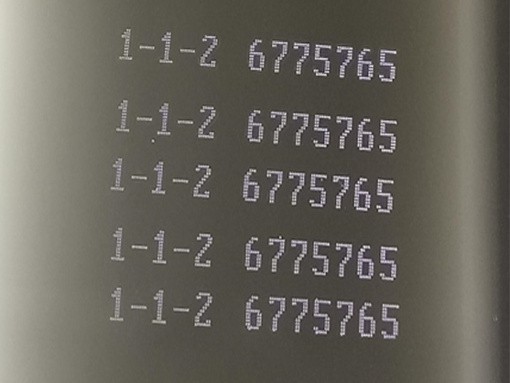

Wafer Laser Marking Application
Ved hjelp av laserberøringsfri prosesseringsteknologi kan vi sikre at waferen kan merkes stabilt og tydelig uten å forårsake ytterligere skade. Samtidig er gjenkjenningshastigheten for QR-kodelesing høy, og produksjonsprosessen kan spores.
Applikasjon for registrering av halvlederdefekter
Mange ledd i halvlederindustrikjeden må kontrolleres, fra størrelsen og flatheten til den originale halvlederbrikken og epitaksialbrikken, til de makroskopiske defektene i utseendet, og deretter til de mikroskopiske defektene til halvlederen med grafiske skiver og korn. Visuell inspeksjon og kvalitetskontroll er påkrevd i produksjonsprosessen og når man forlater fabrikken.
Vår fordel
1. Drifts- og materialkostnadene reduseres;
2. Arbeid med høy hastighet forbedrer produksjonseffektiviteten betraktelig;
3. Vennlig mann-maskin dialoggrensesnitt, enkel betjening og justering;
4. Laserutstyr har lav termisk påvirkning, høy behandlingsnøyaktighet og effektivitet.
Kundefordel
1. Høy skjærenøyaktighet og god skjærekvalitet. Snittet er lite og materialet går nesten ikke tapt;
2. Spar tid og kostnader, ingen manuell betjening og høyere effektivitet;
3. CCD kan automatisk lokalisere og søke etter målet, og kan plasseres med en nøyaktighet på 3um;
4. Berøringsfri behandling, fin lysflekk, høy skjærenøyaktighet og god effekt;
5. Ingen karbonisering i seksjonen;
6. Behandlingsoverflaten er mer fin og jevn.
Produktanbefaling
Kutterhjul skjæremaskin
Dette utstyret er hovedsakelig utviklet for halvleder- og 3C-industrien. Egnet for kutting av silisium, keramikk, glass, SiC og andre materialer. Den har fordelene med høy skjærehastighet og høy posisjoneringsnøyaktighet. Utstyret er utstyrt med et høypresisjons CCD-synssystem, som kan realisere automatisk posisjonering og vinkeljustering av arbeidsstykket og forbedre prosesseringseffektiviteten.
Nanosekund laserskriveutstyr
Nanosekundlaser brukes til presis terninger av GPP-skiver.
Picosecond laserskriveutstyr
Ultrafiolett picosecond laser brukes til presisjon halvskjæring eller full kutting av silisium og sammensatte halvlederskiver.
Wafer Laser Slotting Utstyr
Dette utstyret er designet for 8-tommers og over brikkeforsegling og testing av anlegg, og brukes på lav-k wafere og silisiumbaserte Gan wafere med 40nm og lavere i halvlederindustrien.
Wafer Laser Modifisert skjæreutstyr
Dette utstyret brukes til lasermodifisering og kutting av silisiumbaserte wafere i halvlederindustrien for 8-tommers og over brikkeforsegling og testanlegg.
Wafer Laser Marking Utstyr
Overfor halvlederindustrien er wafermanipulatoren og ekstern koaksial vision posisjoneringsteknologi tatt i bruk for å realisere den helautomatiske lasermerkingen av 2-6 tommers wafere.
Helautomatisk wafermerkingsutstyr
For pan-halvleder- og 3C-industrien brukes den på ulike typer identifikasjon av Si, Gan, SiC, glass og overflatebeleggmaterialer, og gjelder for 8-tommers og høyere wafere.
Utstyr for måling av halvlederwafertykkelse
Overfor råvareproduksjonsbedriftene i oppstrøms for halvlederindustrikjeden, brukes det uavhengig utviklede spektrale konfokale målesystemet til å oppdage størrelsen og flatheten til halvlederrå- og epitaksiale wafere.
Deteksjonsutstyr for halvledersubstratdefekter
Overfor oppstrøms råvareproduksjonsbedrifter og midstream wafer-produksjonsbedrifter i halvlederindustrikjeden, brukes det uavhengig utviklede optiske lyse og mørke feltdeteksjonssystemet for å oppdage utseendedefekter til halvlederråmaterialer, epitaksiale wafere og mønstrede wafere.
Semiconductor Wafer Defect Detection Utstyr
For midstream wafer-produksjonsbedrifter og nedstrøms pakke- og testbedrifter i halvlederindustrikjeden, brukes et multikanals lyse og mørke felt parallelldeteksjonssystem utviklet uavhengig for å oppdage utseendedefekter til halvlederwafere og korn med grafikk.
